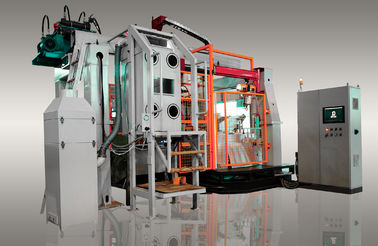

Progettazione modulare compatta a macchina bassa della macchina di pressofusione di alta efficienza/LPDC

Dettagli:
Luogo di origine: Cina (continente)
Marca: DZ
Certificazione: CE ISO
Numero di modello: LPDC
Termini di pagamento e spedizione:
Quantità di ordine minimo: 1 set
Prezzo: Negotiable
Imballaggi particolari: Legno
Tempi di consegna: 30 giorni di lavoro
Termini di pagamento: L / C, T / T, Western Union
Capacità di alimentazione: 10 insiemi/al mese

Informazioni dettagliate

Garanzia: 1 anno Conition: Nuovo
Dimensione (L*W*H):: 163 L Macchina della fonderia: Macchina di colata della macchina di formatura di scossa
Temperatura massima della fornace: 1250℃ Temperatura dell'acqua di raffreddamento: 20±2℃
Evidenziare:

Pressofusione di alluminio della macchina Casting

,

macchina di pressofusione d'ottone

Descrizione di prodotto

Progettazione modulare compatta a macchina di alta efficienza LPDC con la fusione integrata di induzione





1. La pressione e la velocità durante il versamento possono essere regolato, in modo da può applicarsi a tutti i tipi di colate differenti (quali la forma metallica, la muffa della sabbia, ecc.), fondendo tutti i tipi di leghe e di colate di tutte le dimensioni.

2. Il materiale da otturazione inferiore dello stampaggio ad iniezione è adottato, il materiale da otturazione liquido della forma metallica è stabile, nessun fenomeno della spruzzata, può evitare il gas in questione e l'erosione della parete e del nucleo della muffa, migliora il tasso qualificato di colata.

3. La cristallizzazione della colata sotto pressione, struttura compatta della colata, chiaro profilo, liscia la superficie, alte proprietà meccaniche, particolarmente per la grande colata sottile della parete.

4. L'utilizzazione del metallo può essere migliorata a 90~98% eliminando la colonna montante d'alimentazione.

5. Intensità di lavoro bassa, buone condizioni di lavoro, attrezzature semplici, facili raggiungere meccanizzazione e automazione.

6. L'efficienza della colata è molto alta. (85~95%) perché non c'è colonna montante e corridore, il portone è piccolo, in modo dal costo materiale ed il tempo di lavorazione possono notevolmente essere ridotti.

7. Facile formare solidificazione direzionale, difetti meno interni.

8. Meno partecipazione di gas e del varie. La velocità di pressione può essere cambiata ed il liquido è riempito tramite flusso laminare.

9. Il centro della sabbia può essere usato.

10. Facile raggiungere l'automazione, può essere l'operazione multi- di Taiwan, l'operazione trattata multi-.

11. Non è colpita dalla competenza dell'operatore.



II: PARAMETRI TECNICI

1

ATTREZZATURA DI BASIC

UN MANIPOLATORE

DUE MANIPULTORS

1,1

INDUZIONE FORNACE







FORNO AD INDUZIONE DI MANICA

3 INDUTTORI

3 INDUTTORI



CAPACITÀ

1800 CHILOGRAMMI

1800KG



CAPACITÀ DI FUSIONE

350 KG/H

520 KG/H



POTERE COSUMPTION

Chilowatt 3*35

Chilowatt 2*80



POTERE CONSUMTION @ TEMEPRATURE CHE TIENE 950℃

35KW

35KW



Max.Temp della fornace

1250℃

1250℃

1,2

MANIPOLATORE

1, GUILDING LINEARE

2, ROTATORIO



Max. Speed dei manipolatori

20 metri/min.

35°/sec.

1,3

AGGREGATO IDRAULICO

SERVOMOTORE: 1* 7.5KW

SERVOMOTORE: 2*7.5KW



OLIO

Glicole etilenico





CYLINDRES

Grafite: insiemi 63*100*2
Rotatorio: insieme 63*215*1
Sollevamento: insieme 63*250*1
Muoia chiudersi: insieme 50*372*1
Colpo: insiemi 32*50*2





PRESSIONE DI ESERCIZIO NOMINALE

8MPa





TEMPERATURA DI OLIO IDRAULICO

℃ ≤52



1,4

UNITÀ DI DISTRIBUZIONE DI ACQUA







Acqua di raffreddamento per le bobine della fornace, il bagno della grafite ed il circuito idraulico







PH

 7~8.5





Pressione di acqua

3-5 barra





Temperatura dell'acqua

℃ 20±2





Scorrimento dell'acqua

≥15L/Min ≤80L/Min



1,5

UNITÀ DI PRESSIONE D'ARIA







L'aria appiattita per muore pulire, valvole pnematic, pulizia della fornace, colata e valvole ecc. di sicurezza.







Pressione appiattita dell'aria

0.6Mpa





Consumo appiattito dell'aria

15㎥ /H











1,6

UNITÀ DI AZIONAMENTO







SERVOMOTORE:

1* 7.5KW



1,7

COPERTURA DELLA FORNACE







1 FLANGIA DELLA METROPOLITANA DELLA COLONNA MONTANTE







2 TUBI DI PROTEZIONE PER LE TERMOCOPPIE







1 METROPOLITANA DELLA COLONNA MONTANTE







1 SIGILLAMENTO CERAMICO







1 METROPOLITANA E COPERTURA DI CARICO PER MANUALMENTE APRIRSI













1,8

BAGNO DELLA GRAFITE

1

1



Bagno a temperatura controllata del rivestimento, materiale di SS316L

1,9

BRUCIATORE A GAS







Bruciatore a gas montato sulla copertura della fornace per il riscaldamento ed il preriscaldamento del tubo della colonna montante.

1,1

GABINETTO DI POTERE E DI CONTROLLO







CONTROLLO DELLO SPA

Siemens S7/300





HMI (TOUCH SCREEN)

1





DIMENSIONI ESTERNE (L*W*H)

1200*500*1800mm



1,12

SISTEMA REMOTO







PC via lo spettatore del gruppo e Internet collegato

2

OPZIONI PRINCIPALI

UN MANIPOLATORE LD5540-D

DUE MANIPULTORS LD5540-S

2,1

UNITÀ DI RIMOZIONE DEL PEZZO







Automaticamente unità di rimozione, fornita di automobile di ricezione per trasportare direttamente le colate al carrello di stoccaggio.

1

1

2,2

DISPOSITIVO DI GRANIGLIATURA







Polvere di rame che fa saltare per la pulizia dei dadi;

1

1

2,3

FILTRO ED UNITÀ DI ASPIRAZIONE PER LA VALVOLA FONDENTE







Per aspirazione della polvere del oxid dello zinco alla fornace di pulizia

2,4

GRU CON LA GRU ELETTRICA

500 CHILOGRAMMI

500KG

2,5

APERTURA PNEUMATICA DEL CENTRO CHE INSERISCE FINESTRA







Automaticamente aprendosi da un cilindro pneumatico; Manualmente chiudersi dopo la regolazione del centro è finita.

3

OPZIONI ELETTRICHE

UN MANIPOLATORE LD5540-D

DUE MANIPULTORS LD5540-S









3,1

CONTATTORE DI ALIMENTAZIONE DI EMERGENZA

1





Con i bottoni dell'arresto di emergenza; per scopo di sicurezza: c'è porte bloccate automatiche ed unità completa del recinto.





3,2

CAVI SPECIALI

10m











4

MUOIONO LE OPZIONI

UN MANIPOLATORE LD5540-D

DUE MANIPULTORS LD5540-S

4,1

MUOIONO LE FLANGE





4,2

MISURA DI TEMPERATURA DEI DADI

Controllo di PID



4,3

BAGNO DELLA GRAFITE DI MISURA DI TEMPERATURA

Controllo di PID



4,4

CIRCUITO DELLA POMPA PER PULIZIA CONTINUA DEL BAGNO DELLA GRAFITE





4,5

Max. Die Dimensions

550*400mm



4,6

Max. Die Thickness

2-70mm



4,7

Colpo di Max. Die Opening

370mm



4,8

Max. Die Weight

200KG



4,9

La forza massima del muore di chiudersi

1500KG



4,1

Forza massima dell'espulsore

500KG



4,11

Massimo muore il colpo dell'espulsore

50mm



5

OPZIONI DI RISCALDAMENTO DEL GAS

UN MANIPOLATORE LD5540-D

DUE MANIPULTORS LD5540-S

5,1

Pressione del propano

0,5 barre



5,2

Flusso del propano

0,225 m3/h



6

OPZIONI DI UTILITÀ

UN MANIPOLATORE LD5540-D

DUE MANIPULTORS LD5540-S

6,1

Dimensione dell'attrezzatura: L*W*H

6500*6000*3400mm

7000*7000*3687mm

6,2

Peso totale

13T



6,3

Potere totale

125KW

180KW

6,4

Tensione di funzionamento

380V

380V

Progettazione modulare compatta a macchina bassa della macchina di pressofusione di alta efficienza/LPDC 0

Clicchi il collegamento per osservare il video:

https://www.youtube.com/watch?v=zmWTnfFq-mM
