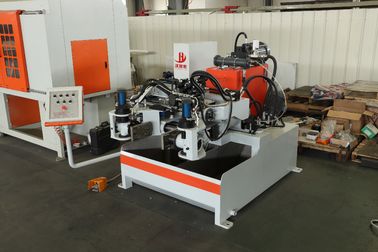

Iso speciale di dimensione della macchina 2250mm×2160mm×1560 millimetro di versamento automatico certificato

Descrizione di prodotto

Iso speciale di dimensione della macchina 2250mm×2160mm×1560 millimetro di versamento automatico certificato

Principio meccanico di funzionamento e della struttura

1) Struttura del piedistallo

La struttura del piedistallo è situata al fondo della macchina. È stata usata per immagazzinare la polvere della grafite e dell'acqua per raffreddare ed immergere ricoprire i dadi. Così la macchina può funzionare a lungo e morire la temperatura è sotto controllo. Il serbatoio di acqua destro e sinistro è separato, che li rendono facili da pulire e possono mescolare uniformemente la polvere della grafite e dell'acqua. Tenendo conto di forte causticità della grafite, il serbatoio di acqua è saldato dallo strato dell'acciaio inossidabile per prolungare il suo tempo utile. L'effetto di agitazione è buono e non c'è angolo morto.

  2) trave a mensola di sostegno

La trave a mensola di sostegno consiste della traversa, dell'asse di rotazione di sostegno, del sedile di asse e dell'adeguamento dell'angolo della colata. Muoia aprirsi e chiudendosi, il capovolgimento, aumento-caduta degli scaffali di corrispondenza di modello destri e sinistri è completato dalla trave a mensola di sostegno

  3) carro armato della hydra

Il serbatoio idraulico è installato fra il gabinetto e la pompa di olio elettrici. È l'azionamento della parte di pressione idraulica della macchina di tutto utilizzata per riprendere l'olio idraulico e per raffreddare il calore prodotto durante il moto della conduttura idraulica.

  4) complessivo idraulico di azionamento e della stazione

Il complessivo idraulico di azionamento e della stazione si combina dal circuito idraulico, compreso il motore, la pompa di olio, la valvola d'inversione elettromagnetica, la valvola di ammissione elettromagnetica, la valvola regolante la pressione manuale, la valvola a farfalla della conduttura ed il cilindro dell'olio. È incaricato della fornitura di petrolio, dell'adeguamento di pressione, del recupero dell'olio e delle azioni di ogni cilindro dell'olio.

Aumento e caduta---muoia aprirsi----muoia corrispondere----capovolgimento----muoia immergere nella rivoluzione----elimini il pulito muoiono----la rotazione e la colata saranno effettuate uno per uno

5) Sistema di controllo elettrico

Il sistema di controllo elettrico pricipalmente adotta le componenti elettriche del grippaggio originale del drago di ohm del Giappone Mitsubishi, includenti: Lo SpA, touch screen, trasformatore, transformator corrente, voltometro, amperometro, commutatore rotante, commutatore di arresto di emergenza, contattore di CA, relè del calore, commutatore dell'aria (380V/220V), sensore fotoelettrico, gruppo di regolazione (manuale/automatico), rotazione, muore pulizia, il capovolgimento, aumento e caduta aprirsi e chiudersi, di modello, arresto di emergenza del capovolgimento. Tutte le azioni saranno effettuate con il sistema di controllo delle operazioni.

6)Assemblea motore elettrico destra e sinistra di agitazione

L'assemblea motore elettrico destra e sinistra di agitazione è posizionata ad entrambi i lati di idro cilindro. Consiste dell'asse lungo di agitazione del motore elettrico, turbina dell'acciaio inossidabile, sopportante il supporto del supporto, il sedile del motore elettrico, la flangia antipolvere ed il dado a prova di aero. Mescola uniformemente la polvere della grafite e dell'acqua per impedire il deposito. Può anche mescolare la polvere precipitata della grafite con acqua da agitazione.

7)Destro e sinistro muore lo scaffale di corrispondenza di sostegno

Destro e sinistro muore lo scaffale di corrispondenza di sostegno consiste dell'inguainamento di rame del sostegno, la ferrovia del cavo, tazza di saldatura, il serbatoio dell'olio per muore aprirsi e chiudendosi, le scatole destre e sinistre, serbatoi dell'olio destri e sinistri per muoiono pulire, destra e sinistra muoiono scaffale del collegamento. Questa parte effettua l'innalzamento, la corrispondenza, la pulizia del dado e della colata di giro, ecc

8)Le scatole di giro destre e sinistre e muoiono pulire il meccanismo

Le scatole di giro destre e sinistre e muoiono pulire il meccanismo pricipalmente consistono di sopportare, ingranaggio, asse di ingranaggio, idro cilindro, fermata positiva, su e giù il blocchetto dell'asse, l'elemento di sigillamento, il blocchetto di induzione, la flangia, ecc. È pricipalmente incaricata del muore di pulire; muoia immergere nella rotazione, colata anteriore e muoia sostituzione.
