Dettagli:
|
|
| Luogo di origine: | La Cina (continente) |
|---|---|
| Marca: | DZ |
| Certificazione: | CE ISO |
| Numero di modello: | NC-62 |
|
Termini di pagamento e spedizione:
|
|
| Quantità di ordine minimo: | 1set |
| Prezzo: | Negotiable |
| Imballaggi particolari: | Legno |
| Tempi di consegna: | 30 giorni lavorativi |
| Termini di pagamento: | L/C, T/T, Western Union |
| Capacità di alimentazione: | 100set/sets al mese |
|
Informazioni dettagliate |
|||
| DIMENSIONI (L*W*H): | 3000*3100*2900mm | Potere della macchina: | 16.5KW |
|---|---|---|---|
| Tensione nominale: | 380V | Max. Diameter della ruota di lucidatura: | 600mm |
| Min. Diameter della ruota di lucidatura: | 400mm | Viaggio dell'ascissa (millimetri): | 1200 |
| Viaggio dell'asse y (millimetri): | 1100 | Viaggio di Z-asse (millimetri): | 700 |
| Viaggio di U-asse (millimetri): | ±90° | Viaggio di V-asse (millimetri): | ±360° |
| Viaggio di W-asse (millimetri): | ±360° | Nome: | levigatrice robot |
Descrizione di prodotto

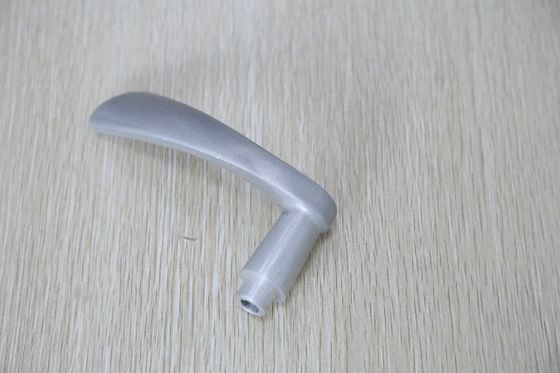

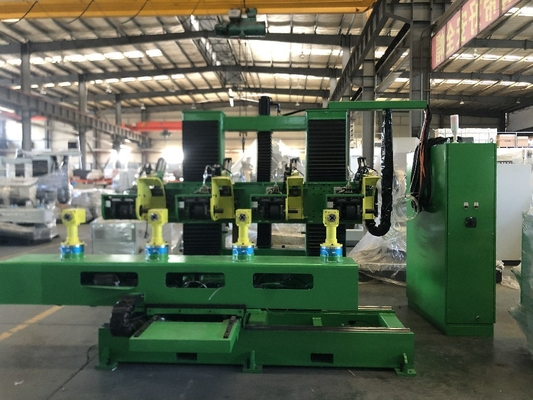

Levigatrice automatica piena di comando digitale per il polacco le serrature/maniglie di porta
• Sistema di controllo di moto di Promax Italia per funzioni di elaborazione di alta qualità & dell'uniforme
• 6 asce interpolable programmabili di NC
• No. di lucidatura principali del motore 4, 1500 giri/min. & 7,5 chilowatt ciascuno, Siemens servo Germania
• 7" touch screen LCD di colore della scatola Teach
• Base pesante di acciaio, 250 millimetri del fondamento della macchina di spessore
• Ingranaggio & scaffale di alta precisione con lo scorrevole per la trasmissione di X/Y.
• Struttura principale dell'asse y saldata con il tubo quadrato & la tempera per la stabilità & la rigidità. Y
• la struttura principale di Z-asse ha saldato integralmente, buona rigidità, alta precisione & l'alta velocità commovente.
• Scatola della direzione dell'ingranaggio di W-asse, importata da Taiwan.
• Copertura telescopica dell'asse di X/Y fatta di acciaio.
• Compensazione automatica di pressione
• Sistema di lubrificazione automatico
• Porta USB, usb dell'interruttore a chiave della serratura di memoria
• Lampada della macchina per l'indicazione
PARAMETRI TECNICI
| Sr. No. |
Descrizione | UOM | Specificazione |
| 1 | Modello di macchina | NC64L | |
| 2 | Tabella: | ||
| Dimensione della Tabella (LxW) | millimetro | 2740*375 | |
|
Altezza da terra (senza dispositivo)
|
millimetro | 880 | |
| Velocità girante della maschera | RPM | 20 | |
| No. di indicizzazione delle stazioni | No. | 4 | |
| Dimensione della stazione/diametro di lavoro (massimo) | millimetro | 350 | |
| Tipo della Tabella |
Mobile - tavola che si muove dalla barretta della vite/vite della palla. Guidato dal servomotore.
|
||
| Motore innestato per la Tabella | Servomotore | ||
| Componenti che premono/consumo dell'aria | 2 M3/Hour | ||
| Motore di velocità di rotazione della stazione | RPM | 1500 | |
| 2 | Asse di X/Y/Z/U/V/W: | ||
| Viaggio dell'ascissa | millimetro | 1000 | |
| Velocità massima dell'ascissa | m/min | 20 | |
| Viaggio dell'asse y | millimetro | 900 | |
| Velocità massima dell'asse y | m/min | 20 | |
| Viaggio di asse di Z | millimetro | 700 | |
| Velocità massima di asse di Z | m/min | 20 | |
| Asse di U | Grado. | ±90° | |
| Velocità massima di asse di U | Grado. /sec | 20 | |
| Asse di V | Grado. | ±360° | |
| V velocità massima V di asse | Grado. /sec | 30 | |
| Asse di W | Grado. | ±360° | |
| Velocità massima di asse di W | Grado. /sec | 30 | |
| 3 | Teste di lucidatura/di lucidatura: | ||
| Numero della testa | No. | 4 | |
| Motore di lucidatura del mandrino | Chilowatt | 30 (4 chilowatt ciascuno di no. x 7,5) | |
| Altezza di lavoro ammissibile | millimetro | 300 | |
| Dimensione di lucidatura della ruota (materiale di consumo) | millimetro | 600*60*15 millimetro | |
| Composto di lucidatura (materiale di consumo) | Tipo | Cera solida | |
| Dimensione composta di lucidatura (materiale di consumo) | millimetro | 450*55*30 millimetro | |
|
Applicazione composta di lucidatura
|
Dispositivo automatico per il composto solido che si alimenta alla ruota di lucidatura su una base cronometrante regolare. | ||
| Ruota di lucidatura (materiale di consumo) | Faccia | LA CINA - FATTA A XIAMEN | |
| Composto di lucidatura (materiale di consumo) | Faccia | LA CINA - FATTA A XIAMEN | |
| Tipo di ruota di lucidatura | Cotone, ruota di cucitura solida | ||
| 4 | Compensazione automatica di pressione | Sì disponibile | |
| 5 | Pressione dell'aria compressa | Antivari | 6 barre |
| 6 | Diametro del collegamento di aspirazione per la raccolta di polvere | millimetro | 500*500 (2 collegamenti ogni macchina) |
| 7 | Carico collegato totale | Chilowatt | 43 |
| 8 | Collettore di polveri | ||
| 9 | Dimensione della macchina (L×W×H) | millimetro | 5300*3400*3000 |
| 10 | Peso totale della macchina | Chilogrammo | 8000 |
| 11 | Motori di lucidatura del mandrino | Capacità & fare | 7,5 chilowatt - servomotore di SIEMENS (4 no.) Modello no - 1FL6096-1AC61-2LB1 |
| 12 | Motori e trasmissione dell'ingranaggio per tutto l'asse | Faccia | L'Italia Rossi |
| 13 | Cuscinetti | Faccia | NSK GIAPPONE Cuscinetto a sfera profondo della scanalatura - 6005zz Cuscinetto a sfera profondo della scanalatura - 6007zz Cuscinetto a sfera profondo della scanalatura - 6015zz Cuscinetto a sfera profondo della scanalatura - 6018zz Cuscinetto a sfera profondo della scanalatura - 6204zz Cuscinetto a sfera profondo della scanalatura - 6209zz Cuscinetto a sfera angolare del contatto - 7004C Sedile sostenente - FK25-B Sedile sostenente - FF25-B Cuscinetto della fodera - LML16UU Cuscinetto dell'ago - KR26 |
| 14 | Cilindri pneumatici | Faccia | AirTAC TAIWAN |
| 15 | Apparecchiatura elettrica di comando | Faccia | ABB-SWISS |
| 16 | Pulsanti | Faccia | ABB-SWISS |
| 17 | Regolatore di moto/sistema di controllo e servomotore | Faccia | PROMAX - L'Italia |
| 18 | Riduttore dell'ingranaggio a vite | Faccia | L'Italia Rossi |
| 19 | Cursore e vite lineari | Faccia | HIWIN - Taiwan |
| 20 | Servo azionamento | Faccia | PROMAX - L'Italia |
| 21 | Compensazione automatica | Faccia | PROMAX - L'Italia |
| 22 | Contattore | Faccia | ABB-SWISS |
| 23 | Pannello di potere | Faccia | DELTA - Taiwan |
| 24 | Supporto del fusibile | Faccia | FIDUCIA |
| 25 | Relè termico | Faccia | ABB-SWISS |
| 26 | Lampada tricolore dell'allarme | Faccia | HNTD |
| 27 | Trasformatore di controllo | Faccia | TENGNE |
| 28 | Cavo | Faccia | CHINA-TAIYANG |
| 29 | Stabilizzatore di tensione | KVA | 60 KVA, no. 1 (inclusi nel prezzo della macchina) |
| 30 | Costo del dispositivo/costo della pinza di presa | Qty. | Unità un Set-4 (incluse nel prezzo della macchina) |
| 31 | Garanzia della macchina | 1 anno | |
| 32 | Garanzia del regolatore | 2 anni | |
